Til mange højfrekvente strømkonverteringsapplikationer tilbyder plane transformatorer fordele inden for effektivitet, termisk styring, profilhøjde og gentagelighed i fremstillingen. Traditionelle viklede transformatorer forbliver dog konkurrencedygtige, når fleksibilitet, lave startomkostninger, hurtig prototyping og lav-volumenproduktion er de primære bekymringer. Det optimale valg afhænger af koblingsfrekvens, effektniveau, produktionsvolumen, mekaniske begrænsninger og isoleringskrav.

Frekvensudfordringen, der ændrede transformatordesignet

I årtier var den konventionelle wire-viklede transformer standardløsningen til strømkonvertering.

Et typisk design brugt kobbertråd viklet rundt om en ferritkerne med en plastikspole-en enkel, pålidelig og vel-etableret fremstillingsmetode.

Men efterhånden som omskiftningsfrekvenserne steg fra titusinder af kilohertz til hundredvis af kilohertz og mere, blev transformatordesignet stadig mere udfordrende.

Indførelsen af ​​halvledere med brede-båndgab såsom GaN og SiC har accelereret denne tendens. Højere koblingsfrekvenser giver designere mulighed for at reducere størrelsen af ​​magnetiske komponenter og øge effekttætheden, men de introducerer også nye udfordringer, især i transformatorviklingstab.



Et af de største problemer er stigningen i AC kobbertab forårsaget af hudeffekt og nærhedseffekt.

Ved høje frekvenser bliver strømfordelingen inde i en leder u-ensartet. I stedet for at bruge hele lederens tværsnitsareal, har strømmen en tendens til at koncentrere sig nær overfladen og interagere med nærliggende ledere. Dette øger den effektive modstand og reducerer transformerens effektivitet.



Plane transformatorerdukket op som en alternativ tilgang.

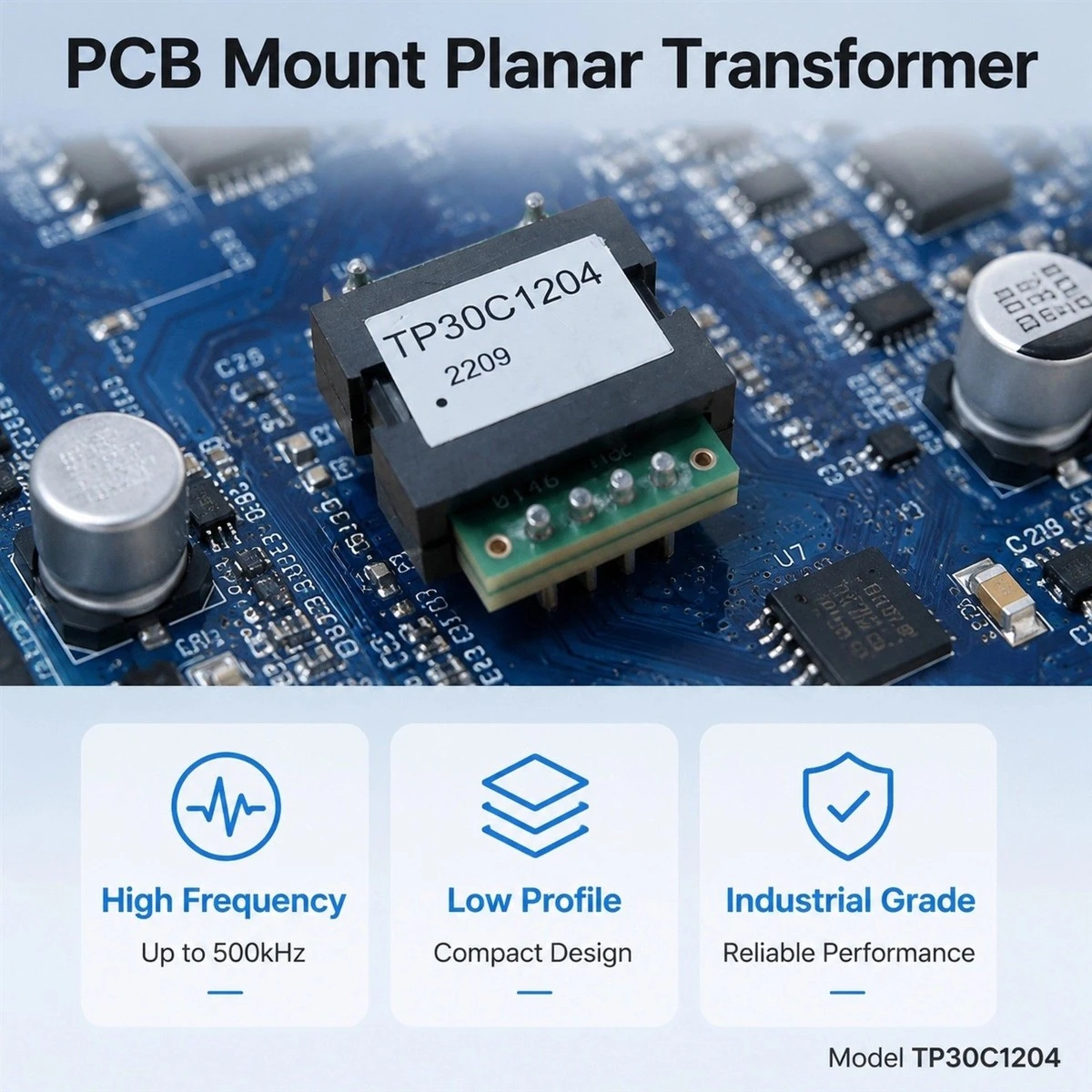

I stedet for runde trådviklinger bruger plane transformatorer flade kobberlag integreret i PCB-strukturer. Disse kobberlag stables og kombineres med plane ferritkerner, hvilket skaber en kompakt magnetisk komponent, der er optimeret til høj-drift.

Plane transformatorer er dog ikke automatisk overlegne i enhver applikation. Deres fordele viser sig, når designkravene matcher deres styrker.

Planar Transformer vs Traditional Transformer: Nøgleforskelle

Parameter	Plan transformator	Traditionel sårtransformer
Profilhøjde	Meget lav profil; ofte under 20 mm afhængig af design	Højere lodret profil på grund af trådviklingsstruktur
Høj-ydeevne	Fremragende, når viklingsgeometrien er optimeret	Stigende AC-tab ved højere frekvenser
Effekttæthed	Højt potentiale i kompakte,-højfrekvente designs	Begrænset af viklingsvolumen og termiske begrænsninger
Lækageinduktans	Meget kontrollerbar gennem lagarrangement og interleaving	Mere afhængig af viklingsteknik
Termisk styring	God varmespredningsevne på PCB-niveau	Afhænger af vikling, undertråd og kernekonstruktion
Gentagelighed i fremstilling	Fremragende på grund af PCB-fremstillingsprocesser	Afhænger mere af viklingens konsistens
Prototyping Speed	Kræver PCB design og fremstillingsforberedelse	Hurtig modifikation og prøveproduktion
Startomkostninger	Højere ingeniør- og værktøjsomkostninger	Lavere forudgående omkostninger
Lav-produktion	Ofte mindre økonomisk	Normalt mere omkostningseffektivt-
Mekanisk fleksibilitet	Begrænset efter at PCB-design er færdiggjort	Lettere at ændre

---



Hvor plantransformere har en fordel

1. Høj-effektivitet og AC-tabskontrol

Den største fordel ved plane transformere er deres evne til bedre at håndtere højfrekvente viklingstab.-

Den flade kobberstruktur giver mere kontrolleret ledergeometri sammenlignet med rund ledning. Ved at justere:

• kobber tykkelse
• lagarrangement
• interleaving struktur
• viklingsfordeling

ingeniører kan reducere AC modstand forårsaget af hud- og nærhedspåvirkninger.

Til applikationer med høj-frekvens, især over flere hundrede kilohertz, kan optimerede plane strukturer give betydelige effektivitetsforbedringer sammenlignet med konventionelle viklingsmetoder.



Plane transformatorer eliminerer dog ikke høje-frekvenstab fuldstændigt. Dårlige viklingslayouts eller uegnet kobbertykkelse kan stadig skabe betydelige tab, så magnetisk designoptimering forbliver afgørende.



2. Lav profil og høj effekttæthed

En af de mest synlige fordele ved plane transformere er deres kompakte lodrette dimension.

Fordi viklingerne er integreret i PCB-lag, kan plane transformatorer opnå ekstremt lave profiler sammenlignet med konventionelle magnetiske komponenter.

Dette gør dem attraktive til applikationer, hvor højden er begrænset, herunder:

• 1U strømforsyninger
• server strømmoduler
• slanke adaptere
• indlejrede strømsystemer
• bilkraftelektronik

I design med stort-volumen kan plane transformatorer muliggøre en væsentlig højere effekttæthed ved at reducere den magnetiske komponenthøjde og forbedre den termiske integration.



3. Forbedret termisk integration

Termisk styring er en af ​​de største udfordringer inden for strømkonvertering med høj-densitet.

Plane transformatorer tilbyder flere termiske fordele:

• stort kobberoverfladeareal
• korte termiske veje
• direkte forbindelse til PCB kobberstrukturer
• nemmere integration med kølemetoder på system-niveau

Fordi transformatorviklingen er en del af PCB-strukturen, kan varme ofte overføres mere effektivt til det omgivende printkort og chassis sammenlignet med traditionelle trådviklinger.



Dette er især værdifuldt i kompakte strømomformere, hvor hvert watt termisk tab betyder noget.



4. Bedre kontrol af parasitiske parametre

I mange moderne konvertertopologier er parasitære parametre ikke blot uønskede effekter-de er designvariabler.

For eksempel i:

• LLC resonanskonvertere
• fase-skift fuld-brokonvertere
• dobbelte-aktive-brokonvertere

lækageinduktans kan påvirke systemets ydeevne.



Plane transformatorer giver designere mulighed for bevidst at justere lækageinduktansen gennem:

• viklingsadskillelse
• lagpositionering
• interleaving mønstre

Dette kontrolniveau kan reducere behovet for yderligere magnetiske komponenter og forenkle det overordnede effekttrin.



Hvor traditionelle transformere stadig har fordele

1. Hurtigere prototyping og større designfleksibilitet

Den største fordel ved traditionelle transformere er fleksibilitet.

En konventionel transformer kan ofte ændres hurtigt ved at ændre:

• omdrejningsforhold
• trådstørrelse
• viklingsarrangement
• isoleringsstruktur

Til tidlige-udviklingsstadier, lav-volumenprodukter eller applikationer, hvor specifikationerne kan ændre sig ofte, er denne fleksibilitet ekstremt værdifuld.



En plan transformer kræver typisk:

• PCB redesign
• magnetisk optimering
• kernevalg
• verifikation af isolering

hvilket øger udviklingstiden.



2. Lavere startomkostninger for applikationer med lav-volumen

Plane transformere kræver normalt højere forudgående ingeniørinvesteringer.

Udviklingsprocessen kan omfatte:

• PCB layout
• magnetisk simulering
• prototype fremstilling
• valideringstest
• sikkerhedsgennemgang

For høj-produktion kan disse omkostninger amortiseres over tusinder eller millioner af enheder.



For lavt-volumen eller tilpassede produkter,traditionelle transformeregiver ofte en mere økonomisk løsning, fordi de kræver færre ikke{0}tilbagevendende ingeniørinvesteringer.



3. Bedre pasform, når bordområdet er begrænset

Plane transformatorer er tynde, men de er ikke altid mindre i det samlede fodaftryk.

Deres større plane struktur kan kræve mere PCB-areal sammenlignet med en vertikalt orienteret konventionel transformer.

Hvis den vigtigste mekaniske begrænsning er:

• begrænset PCB plads
• lille tavleområde
• kompakt vandret fodaftryk

en traditionel transformer kan være lettere at integrere.



4. Applikationer med høj-aktuel og lav-frekvens

Ikke alle strømomformere har fordel af plan konstruktion.

Til applikationer, der opererer ved lavere koblingsfrekvenser eller kræver meget høj strømhåndtering, kan traditionelle viklingsteknikker forblive meget konkurrencedygtige.

Eksempler omfatter:

• industrielle strømforsyninger
• motordrevne systemer
• høje-strømkonvertere

I disse tilfælde giver den ekstra kompleksitet af plan konstruktion muligvis ikke tilstrækkelig fordel.

---

Planar Transformer vs Traditional Transformer: Valgvejledning

Ansøgningskrav	Anbefalet tilgang
Skiftefrekvens over flere hundrede kHz	Plan transformer
Ultra-lav profilkrav	Plan transformer
Høj produktionsvolumen	Plan transformer
Har brug for stram lækageinduktanskontrol	Plan transformer
Avanceret resonanskonverter design	Plan transformer
Prototypeudvikling inden for få dage	Traditionel transformer
Hyppige designændringer	Traditionel transformer
Lavt-volumenproduktion	Traditionel transformer
Minimum forudgående ingeniøromkostninger	Traditionel transformer
Meget begrænset PCB-areal	Traditionel transformer

---



Almindelige spørgsmål om plantransformere

Er plantransformatorer altid mere effektive?

Ingen.

Plane transformatorer kan give bedre højfrekvent ydeevne, når de er designet korrekt, men effektiviteten afhænger af det komplette magnetiske design, inklusive kernemateriale, kobberstruktur, driftsfrekvens og strømtæthed.



Er plantransformatorer dyrere?

I første omgang, ja.

De kræver typisk højere ingeniør- og fremstillingsomkostninger. I mellem-- og høj-produktion kan automatiseret PCB-fremstilling dog gøre dem økonomisk attraktive.



Hvilken frekvens er bedst til plane transformere?

Der er ingen streng frekvensgrænse.

Plane transformatorer bliver mere og mere attraktive, efterhånden som skiftefrekvenser bevæger sig ind i hundredvis af kilohertz-området og derover, især når lav profil og høj effekttæthed er vigtige designmål.



Endelig dom: Vælg baseret på begrænsninger, ikke teknologitendenser

Spørgsmålet er ikke:

"Er plane transformere bedre end traditionelle transformere?"

Det bedre spørgsmål er:

"Hvilken transformerteknologi matcher bedst kravene til denne strømomformer?"



Plane transformatorer er kraftfulde værktøjer til modernehøj-frekvens, strømkonvertering med høj-densitet. De giver fordele inden for:

• kompakt formfaktor
• termisk integration
• gentagelighed
• parasitkontrol

De er især velegnede til applikationer som:

• GaN-baserede opladere
• server strømforsyninger
• bilkraftelektronik
• DC-konvertere med høj-densitet-

Traditionelle viklede transformatorer forbliver en vigtig løsning, fordi de giver:

• hurtigere udvikling
• lavere startomkostninger
• større designfleksibilitet



Den mest effektive tekniske tilgang er ikke at erstatte traditionelle transformere med plane design universelt, men at vælge den passende magnetiske teknologi baseret på frekvens, volumen, termiske krav, mekaniske begrænsninger og omkostningsmål.
