Fluxkobling vs transformatorkobling: forskelle, anvendelser og designovervejelser

Hurtigt svar:Fluxkobling og traditionel transformerkobling overfører begge energi gennem magnetiske felter. Den vigtigste forskel er, hvordan den magnetiske fluxvej styres. Traditionel transformerkobling bruger en delt magnetisk kerne for at opnå stærk kobling, lav lækageinduktans og effektiv vekselstrømsoverførsel. Fluxkobling er en bredere magnetisk designtilgang, der giver ingeniører mulighed for at kontrollere fluxveje gennem plane strukturer, luftspalter, adskilte kerner eller specialiserede magnetiske arrangementer. Det rigtige valg afhænger af driftsfrekvens, effektniveau, isolation, fysisk størrelse, lækinduktans, og om styret magnetisk kobling er påkrævet.

Nøgle takeaways

Traditionel transformerkobling bruger en delt lukket kerne, der typisk opnår en koblingskoefficient (k) på 0,95-0,99.

Fluxkobling er et bredere begreb. Den kan bruge plane viklinger, luftspalter, adskilte kerner eller superledende elementer til at styre magnetisk kobling.

En højere koblingskoefficient er ikke altid bedre. Trådløs strømoverførsel, RF-tilpasning og fejl-strømbegrænsning kan med vilje bruge lavere eller kontrolleret kobling.

Traditionelle transformere overfører ikke konstant-state DC gennem transformerhandling. DC bias kan stadig mætte kernen og skal styres.

Plane transformatorer, trådløs strømoverførsel, RF-kredsløb og specialiserede fejl-strøm-begrænsende transformatorer er almindelige flux-koblingsapplikationer.

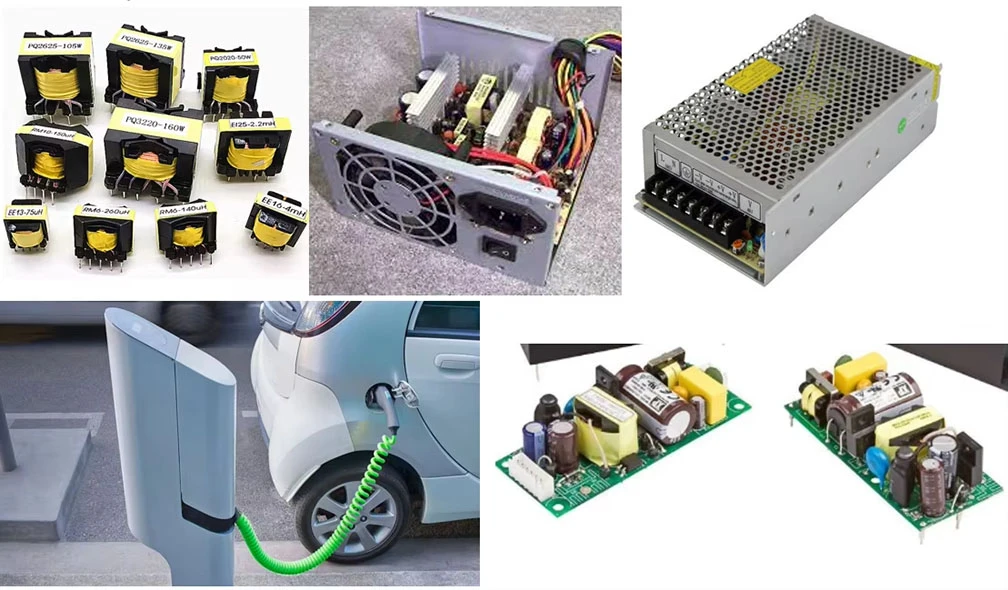

Hvad er traditionel transformatorkobling?

Traditionel transformerkobling er den mest udbredte form for magnetisk kobling i el- og kraftsystemer. Det findes almindeligvis i:

Strømtransformatorer

Fordelingstransformatorer

Audio transformatorer

Industrielle magnetiske komponenter

Strømkonverteringssystemer

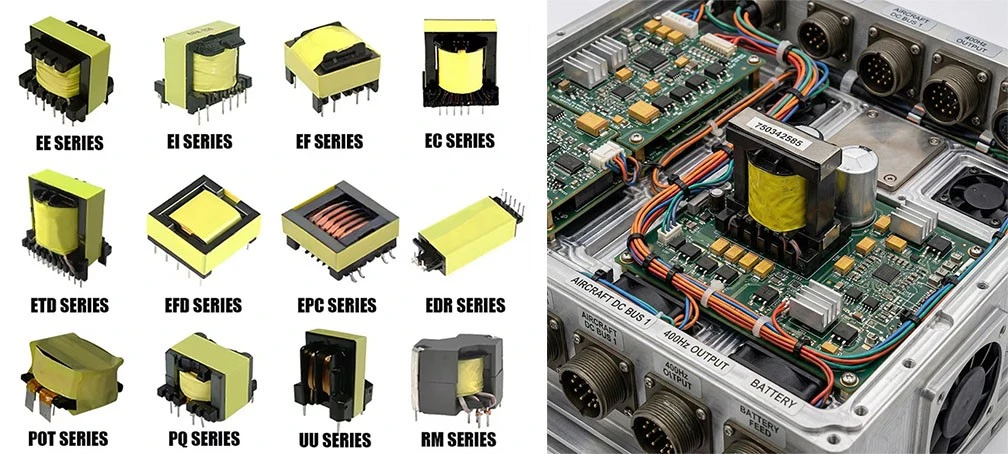

En konventionel transformer består af to viklinger-primær og sekundær-placeret på en delt magnetisk kerne. Kernen er typisk lavet af siliciumstål eller ferrit, som giver en lav-reluktansvej for magnetisk flux.

Når vekselstrøm løber gennem primærviklingen, skaber det et skiftende magnetfelt inde i kernen. Denne skiftende magnetiske flux forbindes med sekundærviklingen og inducerer en spænding i henhold til Faradays lov om elektromagnetisk induktion.

En vel-designet transformer har til formål at:

Maksimer nyttig magnetisk fluxforbindelse

Minimer lækageflux

Reducer lækageinduktansen

Forbedre energi-overførselseffektiviteten

Dette resulterer i en høj koblingskoefficient mellem de primære og sekundære viklinger.

Forståelse af koblingskoefficienten (k)

Koblingskoefficienten beskriver, hvor stærkt to magnetiske komponenter er forbundet. Det er defineret som:

k=ML1L2k=L1​L2​​M​

Hvor:

M= gensidig induktans mellem to viklinger

L₁= primær selv-induktans

L₂= sekundær selv-induktans

Det teoretiske område er:

k = 1→ perfekt magnetisk kobling

k = 0→ ingen magnetisk kobling

En højere koblingskoefficient betyder generelt mere magnetisk flux genereret af en viklingsforbindelse med den anden vikling. Koblingskoefficient bør dog ikke betragtes uafhængigt. Den ideelle værdi afhænger af det komplette elektriske system, inklusive frekvens, topologi, resonans og strømkrav.



Overfører en traditionel transformer DC?

Nej. En konventionel transformer overfører ikke konstant- DC fra primærsiden til sekundærsiden. Transformere fungerer ved at ændre magnetisk flux. En konstant jævnspænding skaber ikke det skiftende magnetfelt, der kræves til transformatorhandling.

DC-forspænding kan dog påvirke transformatorens ydeevne. For stor jævnstrøm i viklingen kan:

Kør den magnetiske kerne mod mætning

Forøg magnetiseringsstrømmen

Øge tabene

Forårsage overophedning

Reducer effektiviteten

Dette er en vigtig designovervejelse i applikationer, hvor DC-komponenter eller asymmetriske bølgeformer er til stede.

Hvad er fluxkobling?

Fluxkobling er et bredere koncept, der beskriver magnetisk energioverførsel, hvor den magnetiske fluxvej er bevidst styret. I modsætning til traditionel transformerkobling er flux-koblede designs ikke altid afhængige af to viklinger, der deler en enkelt lukket magnetisk kerne.

Ingeniører kan ændre det magnetiske forhold gennem:

Snoede geometri

Spoleafstand

Luftspalter

Kernearrangement

Plane strukturer

Specialiserede magnetiske materialer

Denne ekstra designfrihed gør fluxkobling nyttig i applikationer, hvor konventionelle transformerstrukturer måske ikke er praktiske. Almindelige eksempler omfatter:

Plane transformatorer

Trådløse strømoverførselssystemer

RF magnetiske komponenter

Specialiserede fejl-strømbegrænsende-transformatorer

Planar Flux-Koblede transformere

Plane transformere bruger flade viklinger fremstillet på printplader (PCB), halvledersubstrater eller integrerede magnetiske strukturer. I stedet for traditionelle trådviklingsmetoder styrer plane design magnetisk kobling gennem præcise geometriske layouts.

Vigtige designparametre omfatter:

Primært og sekundært overlapsområde

Viklingsafstand

Antal omgange

Magnetisk materialevalg

Lækageinduktans

Parasitisk kapacitans

Termisk ydeevne

Fordelene ved plane transformatorer inkluderer:

Kompakt størrelse
Plane magnetiske komponenter kan opnå meget lave profiler, hvilket gør dem velegnede til forbrugerelektronik, bilelektronik, telekommunikationsstrømsystemer og strømkonvertere med høj-densitet.

Høj-drift
Ved højere frekvenser kan konventionelle transformerdesigns opleve øgede tab forårsaget af kernebegrænsninger, hudeffekt, nærhedseffekt og parasitisk kapacitans. Plane strukturer giver ingeniører mulighed for at optimere disse effekter mere effektivt.

Produktionskonsistens
Fordi plane viklinger produceres ved hjælp af PCB eller halvlederfremstillingsmetoder, giver de fremragende repeterbarhed i masseproduktion.

Fluxkobling i trådløs strømoverførsel

Trådløs kraftoverførsel (WPT) er en af ​​de mest anerkendte anvendelser af fluxkobling. I modsætning til en konventionel transformer har trådløse opladningssystemer ikke en delt magnetisk kerne mellem sender og modtager. I stedet overføres energi gennem magnetiske felter mellem adskilte spoler.

Koblingsstyrken afhænger af:

Spole afstand

Spolejustering

Spole størrelse

Driftsfrekvens

Magnetisk afskærmning

Systemgeometri

Fordi koblingskoefficienten normalt er lavere end i en konventionel transformer, bruger trådløse strømsystemer almindeligvis resonanskompensationsnetværk. Disse netværk hjælper med at forbedre effektiviteten ved at kompensere for reaktive tab forårsaget af lækageinduktans.

Typiske anvendelser omfatter:

Smartphone trådløs opladning

Trådløs opladning af elbiler

Industrielle trådløse strømsystemer

EV trådløse opladningssystemer fungerer normalt rundtk = 0.2–0.3, selvom de faktiske værdier varierer med spolens geometri og justering.

Fluxoverførsel-Typetransformere

En anden specialiseret anvendelse af fluxkobling er flux-transfer-transformatorer. Disse systemer bruger separate magnetiske kerner forbundet gennem superledende elementer.

Forskningsprototyper har undersøgt superledende materialer såsom YBCO-løkker til at kontrollere magnetisk kobling mellem uafhængige kerner.

Under normal drift:

Magnetisk flux overføres mellem kerner

Systemet opfører sig på samme måde som en transformer

Under fejltilstande:

Det superledende element ændrer tilstand

Magnetisk kobling falder

Fejlstrøm kan begrænses

Denne teknologi er højt specialiseret og er ikke beregnet til at erstatte konventionelle transformere i generelle applikationer.

Fluxkobling vs traditionel transformatorkobling: sammenligningstabel

Funktion	Traditionel transformerkobling	Fluxkobling / Specialiseret magnetisk kobling
Magnetisk bane	Normalt en fælles lukket magnetisk kerne	Delte kerner, adskilte kerner, luftspalter eller plane strukturer
Koblingskoefficient (k)	Generelt høj, ofte 0,95-0,99	Kan variere fra lav til høj afhængig af geometri
Lækageinduktans	Typisk minimeret	Kan minimeres eller bevidst øges
Fysisk adskillelse	Normalt begrænset; viklinger deler en kerne	Kan understøtte fysisk adskilte viklinger eller spoler
Elektrisk isolation	Iboende mellem primær og sekundær	Også muligt, afhængig af arkitektur
DC adfærd	Ingen steady-state DC-overførsel; DC bias kan mætte kerne	Ingen steady-state DC-overførsel; topologi kan optimeres til DC bias eller isolation
Høj-integration	Kernemateriale og parasitter kan blive begrænsende	Plane strukturer kan være fordelagtige
Trådløs strømoverførsel	Ikke relevant for en konventionel delt-kernetransformer	Fælles ansøgning
RF applikationer	Konventionel magnetisk kobling kan anvendes	Plan og integreret magnetisk kobling er almindelige
Fejl-strømbegrænsning	Standardtransformatorer giver ikke i sagens natur dette	Specialiserede superledende designs kan inkorporere det
Typiske anvendelser	Strømkonvertering, distribution, lyd, industrielle transformere	Trådløs opladning, plan magnetik, RF-matchning, specialiserede beskyttelsessystemer

Koblingskoefficient og lækageinduktans

En nyttig måde at forstå forholdet mellem kobling og lækage er gennem lækageinduktans. Når lækageinduktansen bliver stor i forhold til den nyttige magnetiseringsinduktans, falder den effektive kobling mellem viklingerne.

I konventionelle krafttransformatorer forsøger designere generelt at minimere lækageinduktansen. I nogle højfrekvente, resonans- eller strømbegrænsende-applikationer kan kontrolleret lækage dog faktisk være nyttigt.

Dette er en af ​​de vigtigste forskelle mellem en standardtransformator og applikationsspecifikke-magnetiske koblingsdesign.

Hvor traditionel transformatorkobling fungerer bedst

Traditionel transformerkobling forbliver et stærkt valg, når systemet kræver effektiv magnetisk energioverførsel ved linje eller relativt lave frekvenser.

Krafttransformere
Strømtransformatorer bruger magnetiske kerner og tæt koblede viklinger til at overføre vekselstrøm effektivt og samtidig opretholde galvanisk isolation mellem kredsløb.

Distributionstransformere
Distributionstransformatorer er designet omkring vel-kontrollerede magnetiske fluxbaner, isoleringssystemer, termisk styring og høj pålidelighed over lange driftsperioder.

Audio transformere
Audiotransformatorer bruger magnetisk kobling til impedanstilpasning, signalisolering og andre kredsløbsfunktioner, hvor kontrolleret frekvensrespons og lav forvrængning er vigtige.

Den største fordel ved konventionel transformerkobling er dens modne designmetodologi, høje effektivitet og forudsigelige magnetiske adfærd.

Hvor fluxkobling er mere egnet

Flux-koblede og andre specialiserede magnetiske koblingstilgange bliver attraktive, når konventionel transformerkonstruktion skaber begrænsninger.

Trådløs strømoverførsel
Trådløs opladning kræver, at senderen og modtageren fungerer uden en delt magnetisk kerne. Fordi spolerne er adskilte, er koblingen lavere end i en konventionel tætkoblet transformer. Resonanskompensation bruges derfor almindeligvis til at forbedre systemets ydeevne.

Plan magnetik
Plane transformatorer kan tilbyde store fordele med hensyn til størrelse,-højfrekvent drift, produktionskonsistens, PCB-integration, kontrollerede parasitter og kompakt emballage. Dette gør dem attraktive for moderne kraftelektronik, telekommunikation, computere, bilelektronik og andre systemer med begrænset plads-.

RF-effektmatching
Ved RF-frekvenser bliver magnetisk komponentgeometri stadig vigtigere, fordi parasitisk kapacitans, substrateffekter og materialetab kan dominere ydeevnen. Integrerede og plane transformerstrukturer kan give kompakt impedanstransformation og elektrisk isolation, mens de passer inden for stringente PCB- eller chip--størrelsesbegrænsninger.

Fejl-Strømbegrænsning
Specialiserede superledende flux-transformatorer er også blevet undersøgt for fejl-strømbegrænsende-applikationer. I offentliggjort eksperimentelt arbejde blev superledende YBCO-elementer brugt til at koble to uafhængige jernkerner. Når en fejl fik det superledende element til at gå ud af den superledende tilstand, blev koblingen mellem kernerne reduceret, og den sekundære fejlstrøm blev begrænset.

Sådan vælger du mellem fluxkobling og traditionel transformatorkobling

Valget bør baseres på systemkrav snarere end på koblingskoefficient alene.

Traditionel transformatorkobling kan være passende, når:

Høj effektivitet er det primære mål

Driftsfrekvensen er relativt lav

En delt magnetisk kerne er praktisk

Høj kraftoverførsel er påkrævet

Lækageinduktans bør minimeres

En konventionel transformatortopologi opfylder isolationskravet

Et flux-koblet eller specialiseret design kan være passende, når:

Det primære og sekundære har brug for fysisk adskillelse

Trådløs energioverførsel er påkrævet

En kompakt plan struktur foretrækkes

Høj-drift sætter begrænsninger på konventionelle kerner

Kontrolleret lækageinduktans er nyttig

Designet kræver specialiseret strøm-begrænsende eller magnetisk-kontroladfærd

Den mest passende topologi afhænger af frekvens, effektniveau, isolationsspænding, tilladt parasitisk kapacitans, termiske begrænsninger, mekanisk plads og påkrævet kobling.

Ofte stillede spørgsmål

Er fluxkobling det samme som transformerkobling?

Ikke ligefrem. Transformerkobling er en specifik og meget brugt form for magnetisk kobling mellem primær- og sekundærviklinger. "Fluxkobling" kan beskrive et bredere udvalg af systemer, hvor magnetisk flux bevidst bruges og styres til at overføre energi eller påvirke samspillet mellem separate magnetiske kredsløb.

Er en højere koblingskoefficient altid bedre?

Nej. En højere k reducerer generelt lækage og er ønskelig i mange konventionelle transformere. Nogle resonans-, RF-, trådløs-strøm- og beskyttelsesapplikationer kan dog bevidst bruge lavere eller kontrolleret kobling. Målværdien afhænger af kredsløbstopologien og ønskede elektriske egenskaber.

Hvad er en typisk koblingskoefficient for trådløs strømoverførsel?

Der er ingen universel værdi. EV trådløse opladningssystemer fungerer normalt rundtk = 0.2–0.3. Andre trådløse strømarkitekturer kan have væsentligt forskellige koblingskoefficienter afhængigt af spolegeometri, afstand og justering.

Overfører en transformer DC?

En transformer overfører ikke stabil-state DC gennem transformerhandling. Det overfører energi gennem ændret magnetisk flux. En DC-komponent, der påføres den primære, kan påvirke den magnetiske kerne og kan forårsage mætning, men den overføres ikke direkte til den sekundære som stabil- DC-tilstand.

Kan en plan transformer erstatte en konventionel transformer?

Nogle gange, men ikke universelt. Plane transformatorer kan tilbyde store fordele i størrelse,-højfrekvent drift, produktionskonsistens og PCB-integration. Konventionelle viklede transformatorer kan stadig være at foretrække til nogle høj-effekt, lav-frekvens eller mekanisk begrænsede applikationer.

Hvad er forskellen mellem magnetisk kobling og trådløs strømoverførsel?

Magnetisk kobling er den underliggende elektromagnetiske mekanisme. Trådløs strømoverførsel er en anvendelse af denne mekanisme. Trådløse strømsystemer bruger typisk fysisk adskilte spoler, hvorimod en konventionel transformer normalt bruger viklinger placeret tæt nok til at dele en magnetisk kerne eller en stramt kontrolleret magnetisk bane.

Konklusion

Den største forskel mellem traditionel transformerkobling og flux-koblede arkitekturer er ikke blot værdien af ​​koblingskoefficienten. Det vigtigere spørgsmål er, hvordan den magnetiske fluxvej, viklingsgeometri, lækageinduktans og fysiske forhold mellem de to kredsløb er designet til applikationen.

Traditionelle transformere er optimeret til effektiv og pålidelig vekselstrømsoverførsel ved hjælp af tæt koblede magnetiske kredsløb. Flux-koblede og specialiserede magnetiske strukturer giver yderligere designfrihed til trådløs strømoverførsel, plan magnetik, RF-kredsløb og avancerede beskyttelsesteknologier.

For ingeniører, der vælger en magnetisk komponent, bør det rigtige design evalueres ved hjælp af det komplette sæt af krav-inklusive frekvens, effekt, isolering, koblingskoefficient, lækageinduktans, termisk ydeevne, parasitter og fysiske dimensioner-i stedet for at vælge en topologi baseret på én parameter alene.
