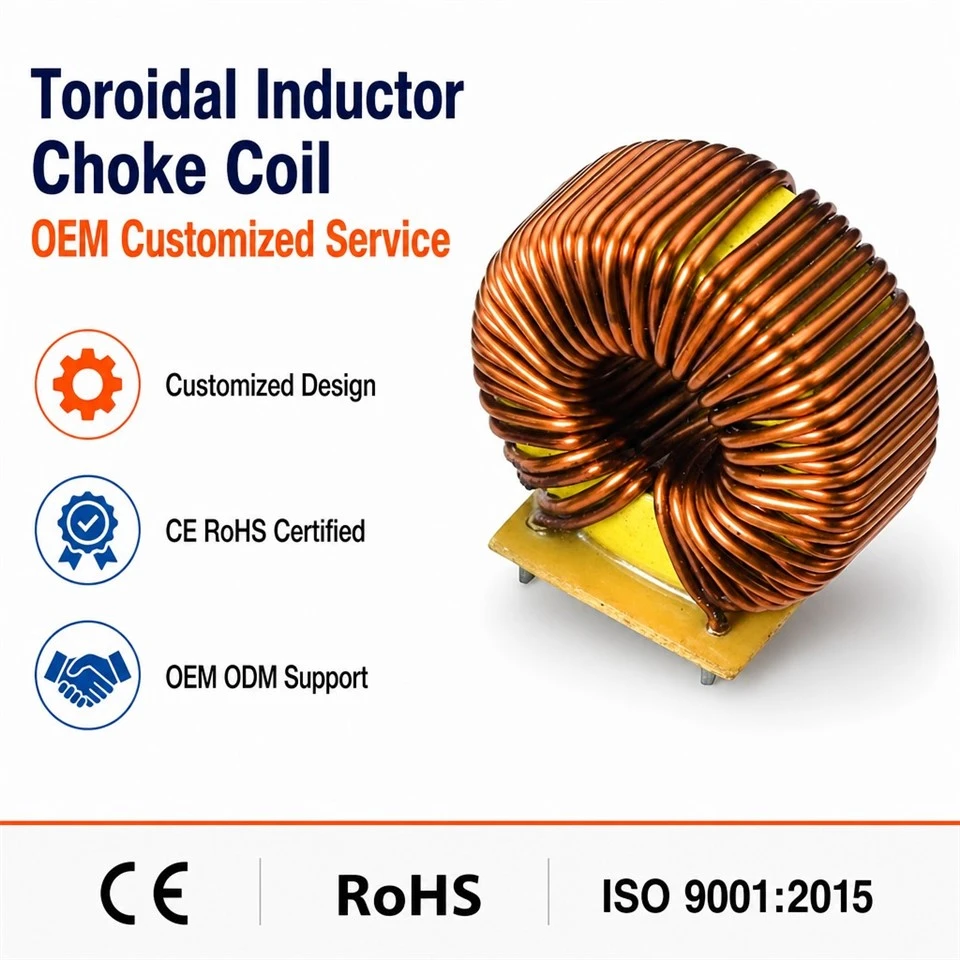

Toroidal induktorchokespole – OEM & ODM Custom Design

Produktoversigt

A Toroidal induktorchokespoleer en magnetisk komponent med en toroidformet kerne med ledende ledning viklet rundt om dens omkreds. Afhængigt af dets kernemateriale, viklingskonfiguration og elektriske specifikationer kan den designes til energilagring, strømfiltrering, rippelreduktion eller undertrykkelse af elektromagnetisk interferens (EMI) i elektroniske kredsløb.

Den toroidale struktur giver et kompakt magnetisk design med en relativt lukket magnetisk bane. Sammenlignet med nogle åbne kerne-designs kan en korrekt designet toroidal induktor hjælpe med at reducere ekstern magnetfeltlækage. Den faktiske ydeevne afhænger af kernematerialet, viklingsarrangementet, driftsfrekvensen, strømstyrken og komponentkonstruktionen.

Vores toroidale induktor-drosselspoler kan tilpasses til at opfylde forskellige anvendelses- og fremstillingskrav. OEM- og ODM-støtte kan overvejes til projekter, der kræver specifikke elektriske egenskaber, mekaniske dimensioner, viklingskonfigurationer eller PCB-monteringsarrangementer.

Uanset om du udvikler en strømforsyning, industrielt elektronisk udstyr eller et EMI-filtreringskredsløb, starter valget af den passende toroidale induktor med at forstå dine driftsforhold og elektriske krav.

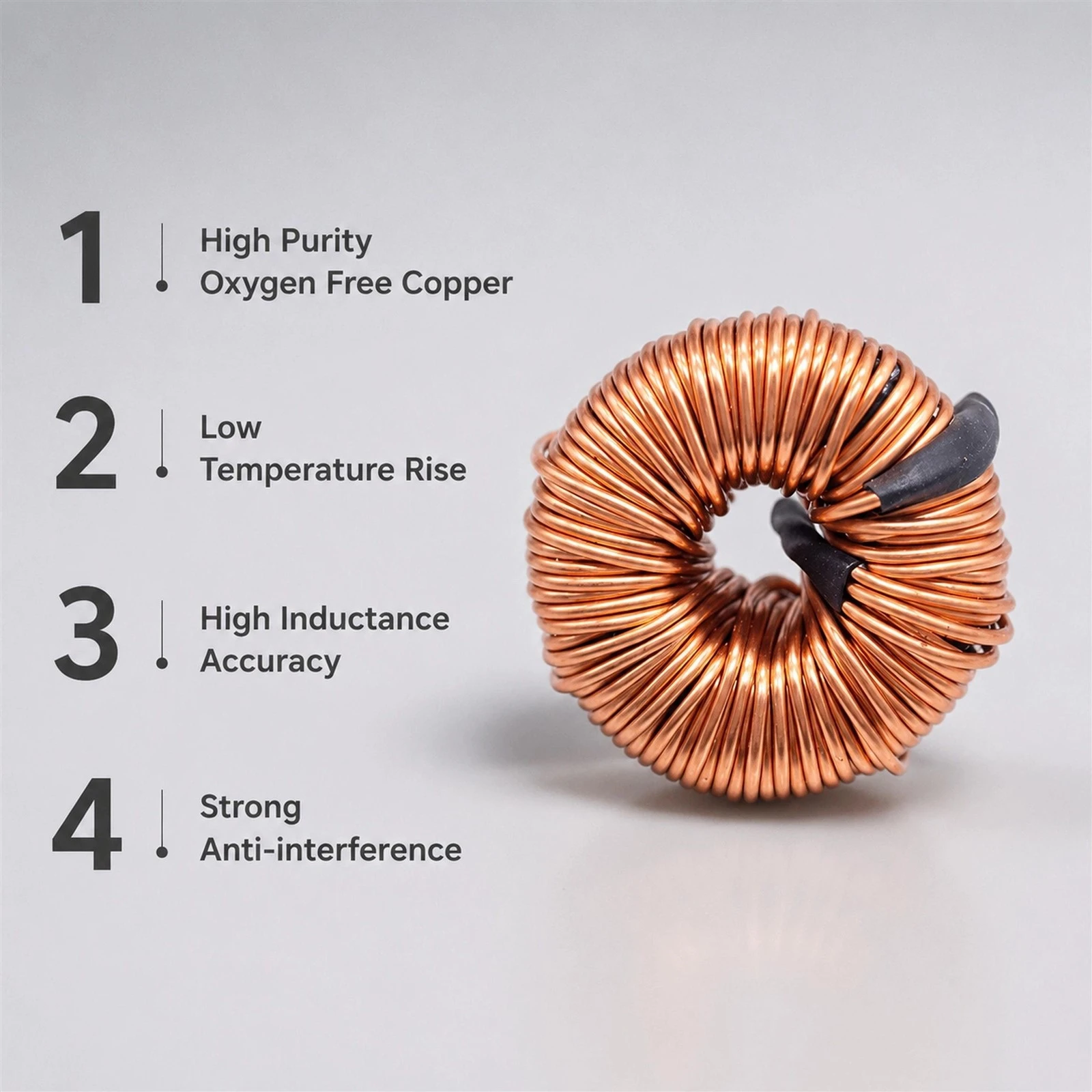

Nøglefunktioner ved toroidale induktorchokespoler

1. Toroidal kernedesign

Den ringformede magnetiske kerne giver en kontinuerlig magnetisk bane for viklingen. Denne struktur er meget udbredt i induktorer og drosler designet til forskellige strøm- og filtreringsapplikationer.

2. Elektriske egenskaber, der kan tilpasses

Elektriske specifikationer kan defineres i henhold til den påtænkte anvendelse. Afhængigt af designet kan nøgleparametre omfatte induktans, nominel strøm, viklingsmodstand, driftsfrekvens og temperaturstigning.

De endelige specifikationer skal bekræftes gennem produktdesign, databladgennemgang og test.

3. OEM og ODM tilpasning

OEM- og ODM-tjenester kan understøtte kunder med applikationsspecifikke magnetiske komponenter. Tilpasningsmuligheder kan omfatte kernedimensioner, ledningsvalg, viklingsdrejninger, terminalkonfiguration, monteringsstruktur og andre mekaniske eller elektriske krav, afhængigt af designgennemførlighed.

4. Kompakt magnetisk struktur

Den toroidale kerne kan give en effektiv magnetisk bane inden for en kompakt formfaktor. Den samlede størrelse og ydeevne afhænger af det valgte kernemateriale, kernedimensioner, viklingsdesign og elektriske driftsforhold.

5. Integration i elektroniske systemer

Afhængigt af det elektriske design kan toroidale induktorer integreres i strømkonverteringskredsløb, strømfiltreringsnetværk og andre applikationer, der kræver induktans eller magnetisk støjundertrykkelse.

Anvendelser af toroidale induktorchokespoler

Skift af strømforsyninger

Toroidale induktorer kan bruges til at skifte strømforsyningskredsløb til energilagring, strømudjævning eller filtrering, afhængigt af deres elektriske design og placering i kredsløbet.

EMI-filtrering

Når den er specifikt designet som en choker, kan en toroidformet magnetisk komponent hjælpe med at reducere visse typer elektromagnetisk interferens. Viklingskonfigurationen og impedansegenskaberne bestemmer, om den er egnet til common-mode eller differential-mode støjundertrykkelse.

Industriel elektronik

Industrielle kontrolsystemer, strømudstyr og elektroniske samlinger kan bruge ringformede induktorer, hvor den påkrævede induktans, strømhåndtering og mekaniske konfiguration matcher applikationen.

Strømkonverteringsudstyr

Vekselrettere, omformere og andre kraftelektroniske systemer kan indeholde toroidale induktorer til energilagring eller filtrering. Den passende komponent skal vælges i overensstemmelse med kredsløbstopologien, strømbølgeformen, koblingsfrekvensen og termiske krav.

Skræddersyet elektronisk udstyr

Til applikationer med ikke-standard dimensioner eller elektriske krav kan en tilpasset ringformet induktor tilbyde en passende løsning, når en hyldekomponent ikke opfylder designspecifikationerne.

OEM & ODM Toroidal induktortilpasning

Forskellige elektroniske applikationer kræver forskellige magnetiske komponentegenskaber. Et brugerdefineret design bør begynde med en klar forståelse af de elektriske driftsforhold og installationskrav.

Afhængigt af produktionskapacitet og designgennemførlighed kan tilpasning dække:

Kernedimensioner:Indvendig diameter, udvendig diameter og kernehøjde.

Kernemateriale:Valgt i henhold til induktans, frekvens, strøm, tab og temperaturkrav.

Oprulningskonfiguration:Trådtype, tråddiameter, viklingsdrejninger og viklingsarrangement.

Elektriske specifikationer:Målinduktans, mærkestrøm, viklingsmodstand og andre aftalte parametre.

Mekanisk design:Ledningsafstand, terminalarrangement, monteringsmetode og overordnede dimensioner.

Ansøgningskrav:Driftstemperatur, vibrationsforhold, isoleringskrav og andre relevante miljøfaktorer.

For at evaluere et tilpasset projekt kan kunderne levere et eksisterende datablad, teknisk tegning, referenceprøve eller applikationskrav. Det endelige design bør bekræftes gennem teknisk gennemgang og passende test.

Sådan vælger du den rigtige toroidale induktor

Valg af en passende toroidal induktor kræver evaluering af de elektriske, magnetiske, termiske og mekaniske krav til målkredsløbet.

Induktans

Induktans påvirker komponentens adfærd i kredsløbet. Den krævede værdi skal bestemmes ud fra kredsløbsdesignet og verificeres under de specificerede måleforhold.

Nominel strøm og mætningsstrøm

Mærkestrøm relaterer sig til komponentens drifts- og termiske grænser, mens mætningsstrøm beskriver det strømniveau, hvor induktansen falder væsentligt på grund af kernemætning. Disse værdier er ikke udskiftelige og bør kontrolleres separat, når det er relevant.

Kernemateriale

Forskellige kernematerialer har forskellige magnetiske egenskaber, frekvenskarakteristika og tabsadfærd. Kernevalg skal matche driftsfrekvensen, den aktuelle bølgeform, temperaturområde og tilsigtet funktion.

DC modstand

Vindingsmodstand bidrager til ledningstab og temperaturstigning. Et passende design bør balancere elektrisk ydeevne, ledningsdimensioner, tilgængelig plads og termiske krav.

Driftsfrekvens

Induktorens ydeevne kan ændres med frekvensen på grund af kernetab, viklingstab, parasitisk kapacitans og andre effekter. Kontroller komponentens specificerede driftsbetingelser i stedet for at stole på induktans alene.

Dimensioner og montering

Verificer kernedimensionerne, den samlede komponentstørrelse, terminalarrangementet og monteringsmetoden i forhold til den tilgængelige printplads og monteringskravene.

EMI ydeevne

For støjdæmpningsapplikationer skal du evaluere impedansegenskaberne og bekræfte, om komponenten er designet til common-mode eller differential-mode-filtrering. Valider resultatet i det faktiske kredsløb, når EMI-overholdelse er vigtig.

Overvejelser om kvalitet og overholdelse

Elektrisk og mekanisk ydeevne skal verificeres i forhold til de aftalte produktspecifikationer. Relevant inspektion og prøvning kan omfatte induktansmåling, måling af viklingsmodstand, dimensionsinspektion og andre test, der er passende for komponentdesignet.

Hvor det er relevant, bør kunderne bekræfte tilgængeligheden og omfanget af relevante kvalitetsstyringscertificeringer, materialeoverholdelsesdokumentation og produktspecifikke testrapporter før køb.

CE, RoHS og ISO 9001:2015 henviser til forskellige typer overholdelse eller kvalitetsrelaterede krav. De bør ikke behandles som udskiftelige produktydelsesgarantier. Gældende erklæringer, certifikater og understøttende dokumentation bør verificeres for den faktiske producent og produkt.

Vi er en førende professionel producent med speciale i magnetiske komponenter og elektroniske løsninger. Grundlagt i 2009 og med hovedkontor i det højteknologiske centrum i Xi'an, har vi samlet over 15 års dyb ekspertise inden for forskning, udvikling og produktion af højtydende transformere og induktorer. Vores anlæg strækker sig over 3.000 kvadratmeter og drives af en dedikeret arbejdsstyrke af 300+ dygtige fagfolk, herunder et senior R&D-team med fokus på skræddersyede magnetiske designs.

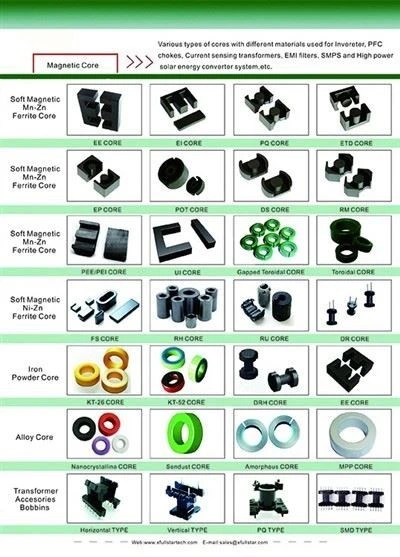

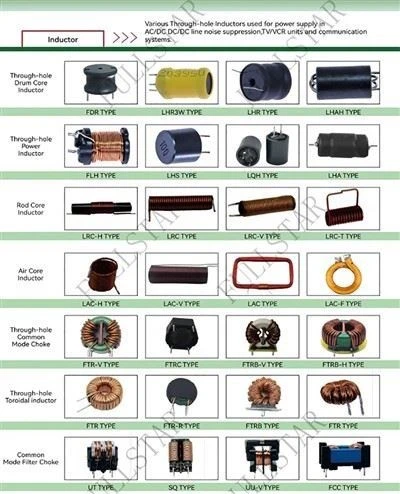

Vores omfattende produktlinje omfatter højfrekvente og lavfrekvente transformere, ringkernetransformatorer, strømtransformatorer og en bred vifte af induktorer og magnetiske kerner. Som en Top 6 førende fabrik for industriel kontrol leverer vi kritiske komponenter til strømforsyninger, telekommunikation, bilelektronik og grønne energisektorer globalt.

Kvalitet er vores kernekompetence. Fullstar opererer under et strengt ISO9001:2015 kvalitetsstyringssystem. Vores produkter bærer internationale sikkerheds- og miljøcertificeringer, herunder UL, CE, RoHS og REACH. Hver enhed gennemgår en 100 % streng testproces før forsendelse for at sikre nul-defekt pålidelighed i krævende industrielle miljøer.

Vi udmærker os i tilpasning. Med avancerede designbaserede og prøvebaserede muligheder tilbyder vi hurtig 7-dages prototyping og fleksible OEM/ODM-tjenester. Vores forsyningskæde når over 80 lande og giver lokal support og omkostningseffektiv logistik. Uanset om du har brug for højvolumen produktion eller små-batch brugerdefinerede spoler, leverer Fullstar præcisionskonstruerede magnetiske komponenter, der driver din innovation fremad. Vi hilser globale forretningsforespørgsler velkommen til langsigtede strategiske partnerskaber.

Hvad er en toroidal induktor-drosselspole?

Det er en magnetisk komponent fremstillet ved at vikle ledende ledninger omkring en ringformet kerne. Afhængigt af dens design kan den bruges til energilagring,

strømfiltrering eller støjundertrykkelse.

Hvad er fordelene ved en toroidal induktor?

En toroidformet kerne giver en relativt lukket magnetisk bane og kan hjælpe med at reducere ekstern magnetfeltlækage. Dens ydeevne, størrelse, effektivitet og egnethed afhænger af kernematerialet, viklingsdesignet og driftsbetingelserne.

Er en toroidal induktor det samme som en common mode choker?

Ikke nødvendigvis. En toroidal induktor beskriver en komponent ved sin kerneform, mens en common mode choker er defineret af dens elektriske funktion og viklingsarrangement. En toroidal komponent kan udformes som en common mode choker, men ikke alle toroidale induktorer er en common mode choker.

Kan toroidale induktorer tilpasses?

Ja, tilpassede designs kan være mulige afhængigt af produktionskapacitet og tekniske krav. Typiske designovervejelser omfatter kernedimensioner, kernemateriale, ledningsspecifikationer, viklingsdrejninger, induktans, strømstyrke og monteringskonfiguration.

Hvilke oplysninger er nødvendige for et tilpasset tilbud?

Nyttige oplysninger omfatter den påkrævede induktans, driftsstrøm, driftsfrekvens, dimensioner, kernemateriale, hvis specificeret, monteringskrav, driftstemperatur, målapplikation og forventet ordremængde. Et datablad, tegning eller referenceprøve kan også hjælpe med at tydeliggøre krav.

Hvordan vælger jeg en toroidal induktor til EMI-undertrykkelse?

Identificer først typen af ​​støj, dens frekvensområde og den relevante strømvej. Gennemgå derefter komponentens impedanskarakteristika, strømstyrke, viklingskonfiguration og parasitiske effekter. Det endelige valg bør valideres gennem kredsløbstest og passende EMI-målinger.

Anmod om en Custom Toroidal Inductor Solution

Leder du efter en toroidal induktor-drosselspole til en specifik elektronisk applikation?

Del dine elektriske specifikationer, mekaniske tegninger, referenceprøver eller projektkrav til en ingeniørgennemgang. OEM- og ODM-muligheder kan evalueres i henhold til den krævede ydeevne, fremstillingsgennemførlighed og anvendelsesbetingelser.
