Wound Current Transformer 300/5a

Fullstar Electronics er en førende producent og leverandør af viklet strømtransformer 300/5a i Kina, der leverer kvalitets- og standardkunde-lavede elektroniske og passive komponenter viklet strømtransformator 300/5a og løsningsprodukter. velkommen til engros elektronikviklet strømtransformator 300/5a fra vores fabrik.

⚡ Hvad er en sårstrømtransformer?

En viklet strømtransformator er en type instrumenttransformator, der bruges til at måle vekselstrøm (AC). I modsætning til en "stang-type" eller "vindue-type" CT (som ikke har nogen primærvikling og er afhængig af, at hovedlederen passerer gennem den),sår primær CThar sin egen fysiske primære vikling.

Den primære leder er viklet omkring den magnetiske kerne, og denne samling er permanent lukket inde i CT'ens kabinet.

🔢 Forståelse af "300/5A"-forholdet

Specifikationen300/5Adefinerer transformationsforholdet for enheden:

• Primær strøm (300A):Når 300 ampere strøm løber gennem det primære kredsløb (den høje-strømlinje), kører transformatoren med sin fulde nominelle kapacitet.
• Sekundær strøm (5A):CT'en reducerer den massive 300A strøm til en sikker, standardiseret 5 Ampere.
• Formål:Dette tillader standard amperemetre, energimålere og beskyttelsesrelæer-som normalt kun er designet til kun at håndtere op til 5A-for sikkert at overvåge et høj-elektrisk system.

⚙️ Nøglefunktioner og egenskaber

1.Høj nøjagtighed ved lave strømme:

Fordi den primære vikling er fysisk viklet rundt om kernen (ofte flere drejninger), genererer sårede CT'er et stærkere magnetfelt end CT'er af vindues-type. Dette gør dem meget nøjagtige, især når belastningsstrømmen er lavere end de nominelle 300A.

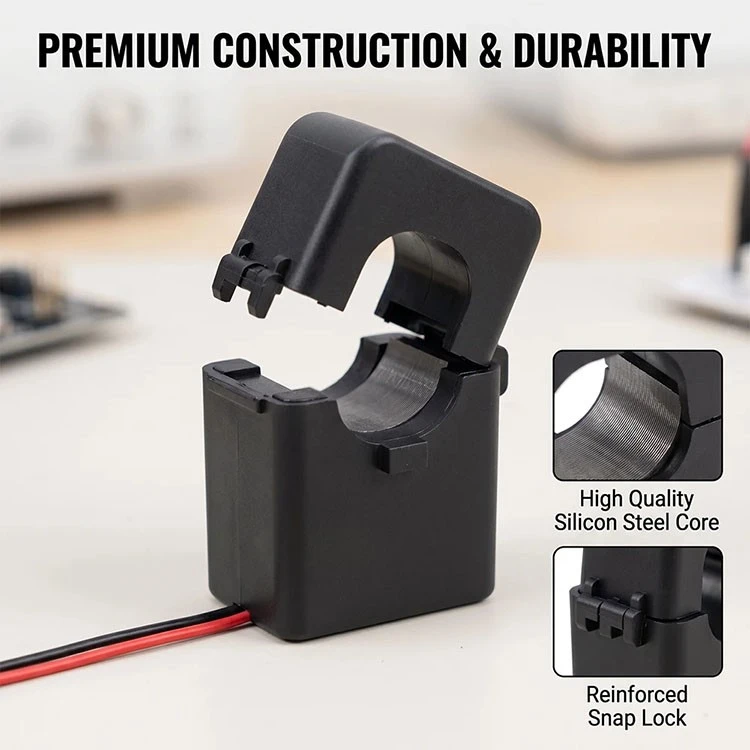

2. Konstruktion:

De består typisk af en lamineret siliciumstålkerne eller en toroidformet kerne, med isolerede kobbertråde, der fungerer som både de primære og sekundære viklinger.

3. Sikkerhedsisolering:
CT'en isolerer måleinstrumenterne elektrisk fra den primære-højspændingsledning og beskytter både udstyret og operatørerne.

4. Byrdevurdering:
Disse CT'er er designet til at drive specifikke belastninger (kaldet "byrde"), normalt udtrykt i VA (Volt-Ampere), såsom 2,5VA, 5VA eller 10VA.

🛠️ Almindelige applikationer

Wound CT'er med et 300/5A-forhold er meget brugt i industriel og kommerciel strømdistribution til:

• Energimåling:Tilslutning til kWh-målere for at beregne elforbrug til fakturering.
• Panelmonteret amperemeter:Giver en visuel visning af strømtræk på kontrolpaneler.
• Beskyttende relæ:Tilførsel af strømdata til overbelastningsrelæer til udløsning af afbrydere i tilfælde af fejl.

⚠️ Vigtig sikkerhedsbemærkning:Forlad aldrig den sekundære side (5A-udgangsterminalerne) af en strømtransformatoråben-kredsløbmens den primære linje er strømførende. Hvis du gør det, kan det forårsage farligt høje spændinger, der kan beskadige isoleringen eller forårsage elektrisk stød. Kortslut altid- de sekundære terminaler, hvis måleren fjernes.
